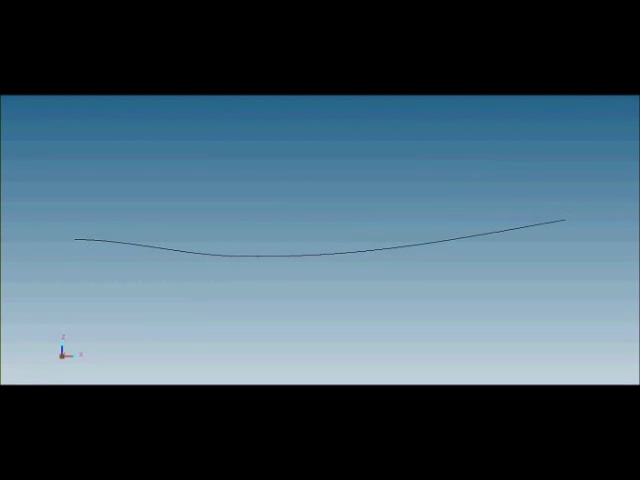

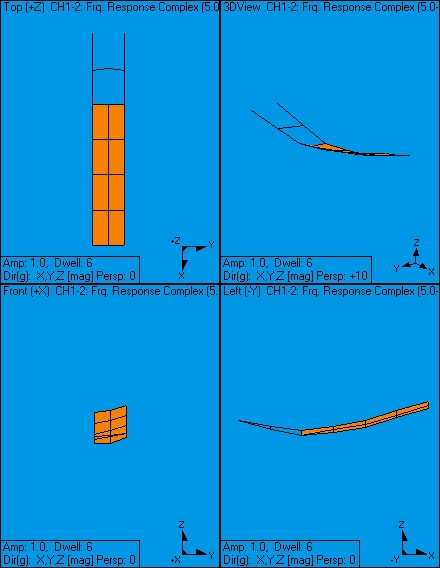

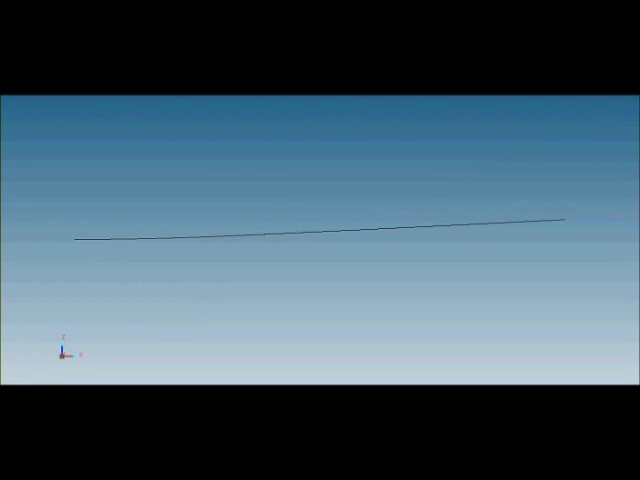

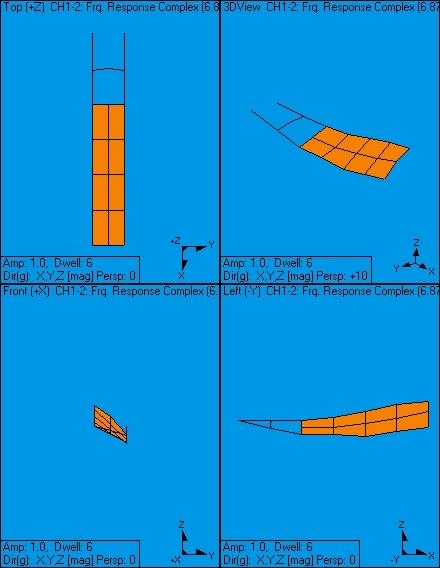

宇宙構造物に取り付けられたソーラ・パネルの振動解析 振動制御分野へ戻る 　本研究では，宇宙構造物の中でも人工衛星に注目し，ピエゾ・アクチュエータを用いて人工衛星のソーラ・パネルの振動を制御する事を目的としている．初めにソーラ・パネルの曲げの1次に注目し，曲げの1次の振動モードを制御しようと考えた．そのため，制御対象であるソーラ・パネルの振動の解析を行い，作成したソーラ・パネルが対象としている振動モードとなっていることを確認した．初めにNastran上にソーラ・パネルのモデルを作成し，固有値解析を行い，ソーラ・パネルの固有振動数と振動モードを計算した．次にNastranの計算結果に基づいて作成したソーラ・パネルの実験モーダル解析を行い，作成したソーラ・パネルがNastranの計算結果と一致していることの確認を行った． 動画は，Nastranで計算したソーラ・パネルの3次までの振動モードと実験モーダル解析で求めたソーラ・パネルの3次までの振動モードのアニメーションである． Mov.1 1次の振動モード(Nastran)　　　　　　　 　　　 　　　　　 Mov.2 1次の振動モード(実験モーダル解析) ※動画を見る際はタイトルをクリックして下さい． Mov.3 2次の振動モード(Nastran)                            Mov.4 2次の振動モード(実験モーダル解析) ※動画を見る際はタイトルをクリックして下さい． Mov.5 3次の振動モード(Nastran)　　　　　　　　　　　　　　Mov.6 3次の振動モード(実験モーダル解析) ※動画を見る際はタイトルをクリックして下さい．
